在聚成精密的編程部門，每天都會解讀來自各地的CNC圖紙。我們發現一個驚人的事實：近一半的項目延誤，始于一份令人困惑的圖紙。
圖紙是設計者與制造者之間的契約。當這份契約充滿歧義、遺漏或矛盾時，代價是巨大的——來回溝通、錯誤加工、延誤交期、成本飆升。今天，我們不談高深理論，只分享如何讓你的圖紙“說人話”，說出無歧義的“行業普通話”。
一份能被CNC加工廠高效執行的圖紙，必須完整包含以下四個層面的信息：
形狀信息：通過視圖（主、俯、左、剖視等）清晰表達零件的幾何形狀。
尺寸信息：確定每個形狀特征的大小和位置。
公差信息：定義尺寸和形狀的允許變動范圍。
工藝信息：規定材料、熱處理、表面處理等要求。
四者缺一不可，共同構成一份具備法律效力和技術指導意義的工程文件。
圖1：左側的混亂標注導致誤解與錯誤，右側的規范標注則清晰指引加工。你的圖紙更接近哪一種？
尺寸標注的高境界是“完整、清晰、不重復”。
封閉尺寸鏈：在一個方向上標注了所有尺寸，包括總長，這會導致加工員不知以哪個為準。
缺失關鍵尺寸：比如一個斜孔的定位尺寸缺失，導致無法編程。
從虛線標注：在不可見的輪廓線上標注尺寸，極其容易誤讀。
實踐：
選擇一個主要安裝面或重要的功能面作為主要基準，從此開始標注定位尺寸。
遵循“先主要基準，后次要基準”的原則，建立清晰的尺寸標注順序。
對于CNC加工，盡量采用坐標標注法，這更符合CNC編程的思維方式，能減少換算錯誤。
技術要求是圖紙的“補充條款”，用于說明那些無法用圖形和符號表達的內容。

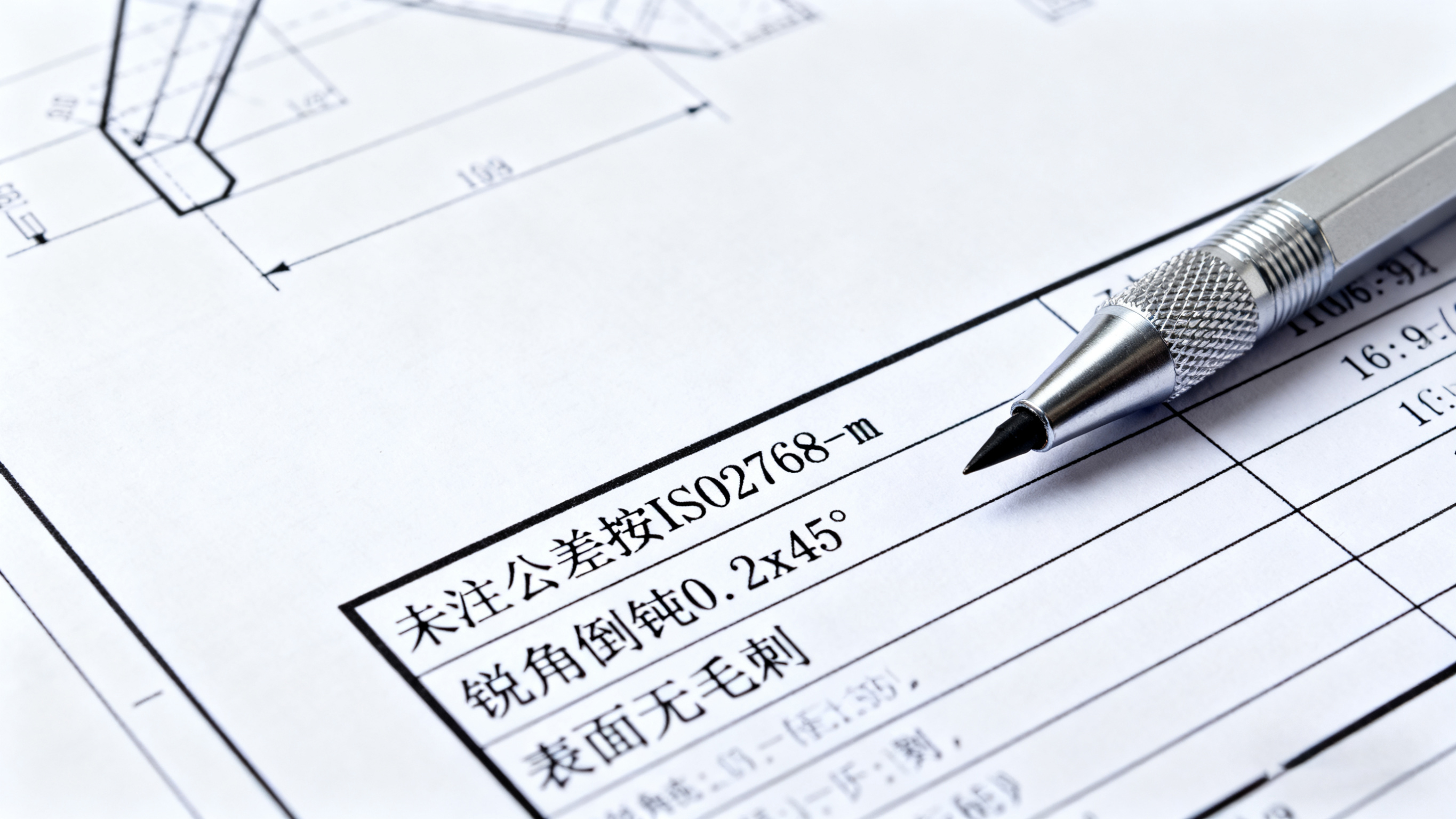

圖2：清晰全面的技術要求，是確保零件質量的關鍵一環。
未注公差：必須注明！例如：“未注線性尺寸公差按ISO2768-m”或“未注角度公差±0.5°”。這避免了后續對每一個非關鍵尺寸的爭論。
銳邊處理：“所有銳邊倒角0.2x45°”或“去除毛刺”。這是安全要求和基本工藝規范。
表面缺陷：“加工表面不允許有劃痕、磕碰”等。
特殊要求：如“螺紋孔去毛刺”、“清洗干凈并涂防銹油”等。
殺手一：3D模型與2D圖紙尺寸不符。
避坑：務必從3D模型直接投影生成2D圖，任何修改都需同步更新。
殺手二：過度標注極限公差。
避坑：遵循功能優先原則，非配合面放寬公差。一個±0.1mm的公差可能比±0.02mm節省30%以上成本。
殺手三：技術要求模棱兩可。
避坑：使用“不允許”、“必須”等確定性詞語，避免使用“盡量”、“大致”等模糊詞匯。
在東莞聚成精密模具，我們認為優化圖紙就是優化成本和效率。我們提供專業的圖紙審核服務：
可制造性（DFM）審核：我們的工程師會從加工視角審視您的圖紙，指出不合理的公差、難以加工的結構等問題。
標注規范化建議：幫助您優化標注布局，使其更清晰，便于CNC編程和質檢。
成本優化提示：指出哪些過于嚴苛的要求在推高成本，并提供替代方案。
